프리플랙스 패널 보강 공법의 시공방법

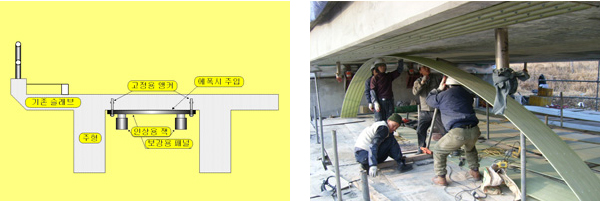

솟음이 발생되어 있는 패널은 솟음력이 큰 경우에는 인상용 jack을 이용하여 슬래브에 밀착시킨 다음 앵커를 시공한다. 패널과 콘크리트 사이의 공극은 에폭시계 주입재를 이용하여 충진시킨다. 이때 솟음력과 사용앵커는 현장별 구조검토를 실시하여 적절한 것을 사용한다.
프리플랙스 패널의 자중 감소량 계산
- 주형간격이 2.4m, 주형의 순간격이 1.5m, 슬래브두께가 20cm인 P.C.주형 교량
- 슬래브의 단위m당 중량 = 1.5 * 0.2 * 1 * 2.3t/m³ = 0.69 ton/m
- 보갱재료 특성 (1m폭 기준) I = 51.4cm⁴, E = 2.5 * 105kg/cm2, fy = 1720 kg/cm²
- 솟음량 : δ = (m x L²) / 8EI = (14,000 x 0.975 x 150²) / (8 x 2.5 * 105 x 51.4) = 3.0cm
- 상향력 : δ = (P x L³) / 8EI에서 P = δ x 48 x E x I / L³ = 3.0 x 48 x 2.5 * 105 x 51.4 / 150³ ≒ 0.55ton
위의 결과를 요약하면 슬래브의 총 자중이 690kg이고, 패널의 유효 Pre-Stress에 의한 솟음력이 550kg이므로 패널보강에 따른 슬래브 자중의 80%를 제거하는 효과를 볼 수 있으며, 나아가서는 활하중에 대한 분담효과가 추가로 발생한다.
